CASOS DE ÉXITO / Isla Mocolí
Isla Mocolí
Sistema de Presión Constante de 3 Bombas de 10 hp con 3 Variadores de Frecuencia
Cliente
Ubicación
Guayaquil- Ecuador
Descripción del proyecto
Actualmente la segunda fase del proyecto, que se encuentra en ejecución, contempla los 3 bloques restantes de departamentos y se encuentra en fase de prueba inicial con los primeros bloques que ya fueron construidos.
Nuestra solución

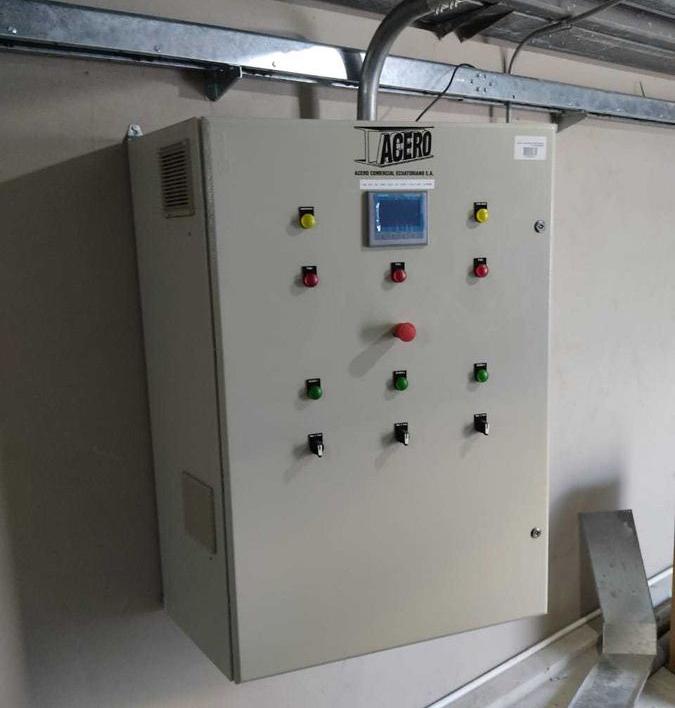

Acero Comercial Ecuatoriano, recibe memoria o diseño hidrosanitario en el cual se especifica la demanda total de los edificios residenciales. Esta memoria es revisada y validada por nuestro departamento técnico para poder realizar selección y dimensionamiento de las bombas que van a ser parte del sistema de presión constante. Se presenta como alternativa de solución un sistema de presión constante de 3 bombas de 10 HP voltaje 230 voltios trifásico el cual incluye un tablero de control con 3 variadores de frecuencia.

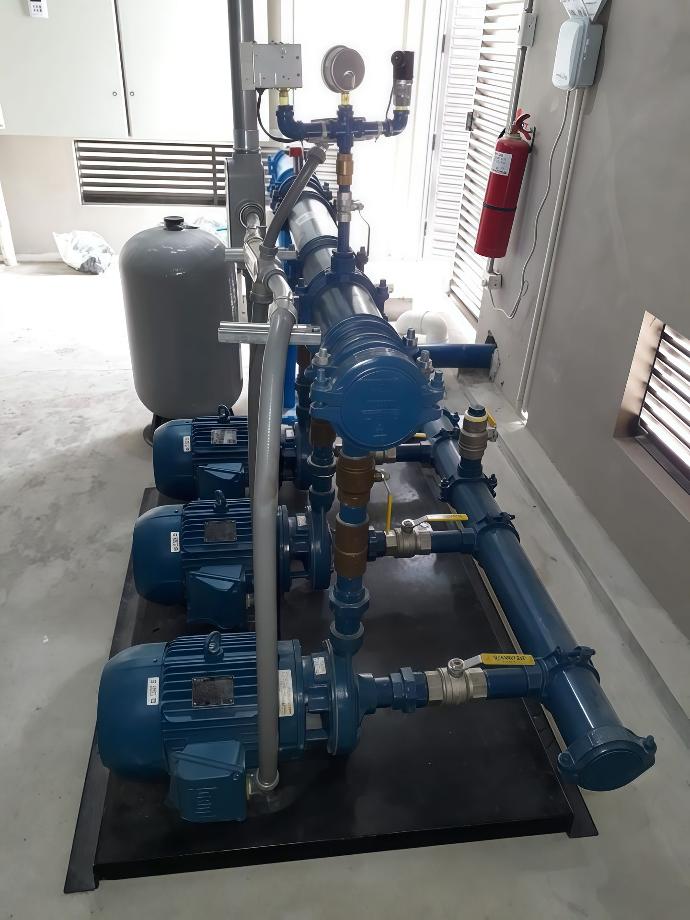

El sistema incluye un tanque de presión de pequeña capacidad (22Gl) que cumple la función de amortiguar las pulsaciones de encendido y apagado de las bombas, así como evitar pequeños golpes de ariete que se puedan producir en el sistema. La segunda función principal del tanque, es que se pueda operar de manera manual como sistema hidroneumático en caso de exista un problema en la operación automática del sistema.

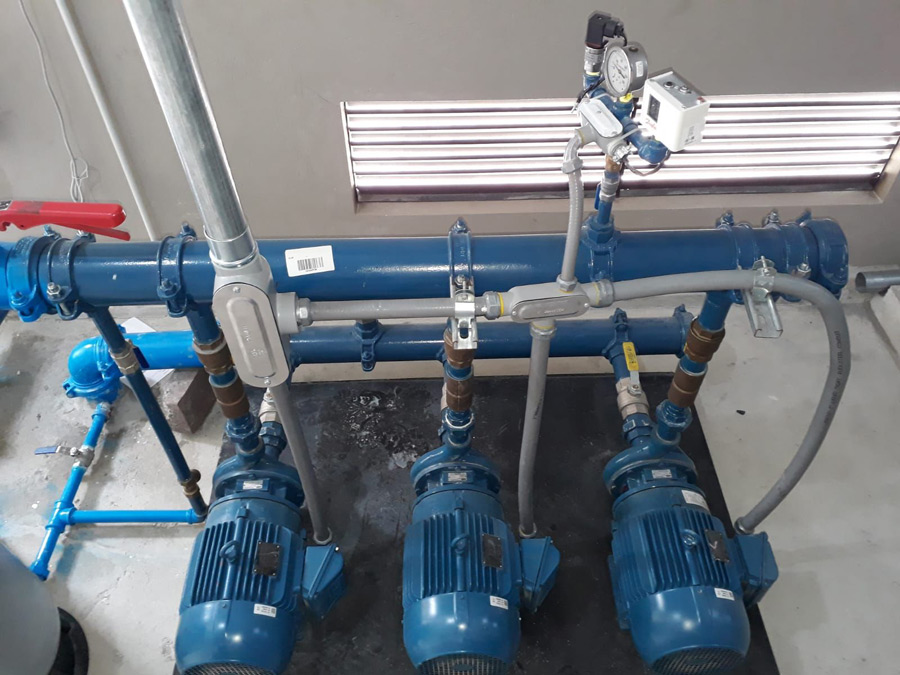

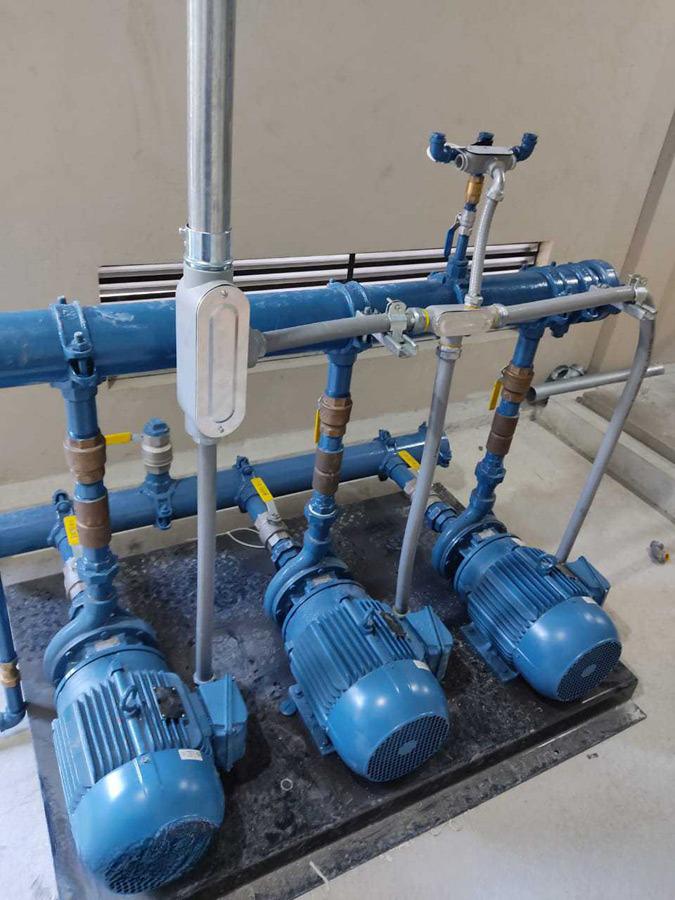

Las bombas incluidas en este sistema son 3 bombas de marca Mark Grundfos con potencia de 10 HP, las cuales brindan una capacidad de 150 GPM y 65 PSI cada una. El esquema de operación es de 2 bombas operando de manera simultánea para atender la capacidad máxima y una bomba siempre de reserva. Las bombas operan de manera alternada acorde con los ciclos de trabajo que existan ante la demanda de agua en los edificios.

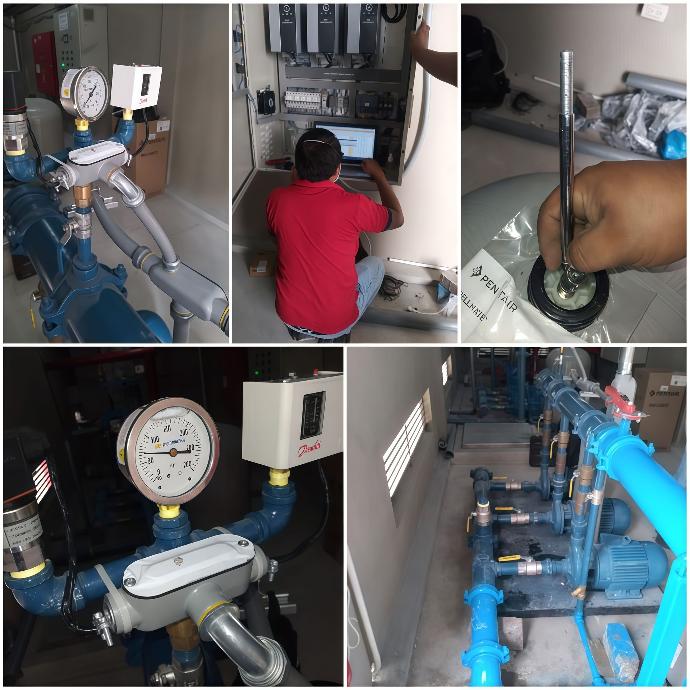

Las pruebas de operación se realizaron con éxito, operando el sistema de manera manual y automática ante los cambios en la demanda de agua.
